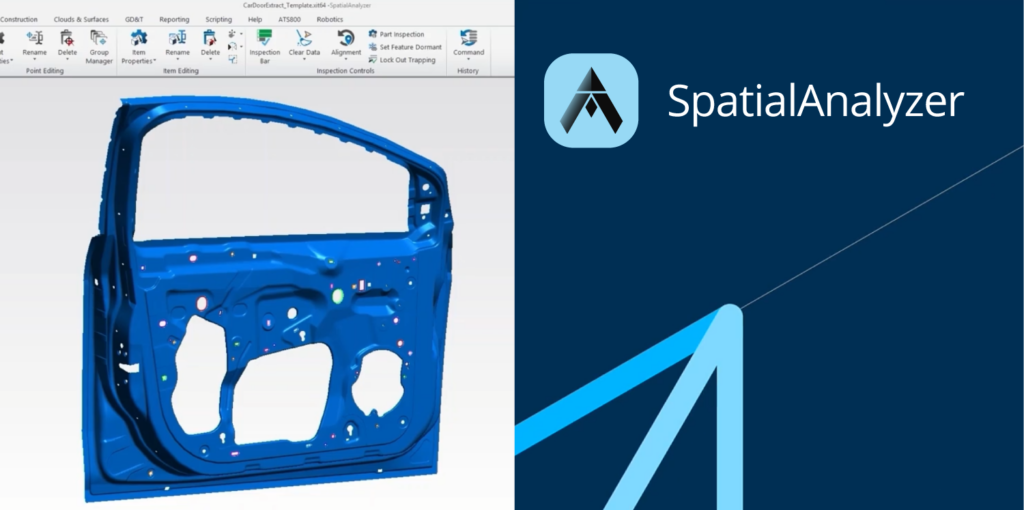

SpatialAnalyzer

Die 3D-Software für komplexe Messaufgaben
und Datenanalyse.

SpatialAnalyzer ist die führende Softwarelösung für portable Messtechnik in anspruchsvollen Anwendungsfeldern.

Mit SpatialAnalyzer kommen Sie schneller ans Ziel: Die hardwareunabhängige, rückführbare grafische 3D-Plattform wurde von Ingenieuren mit messtechnischer Praxiserfahrung entwickelt. Sie verfügt über zahlreiche einzigartige und clever durchdachte Features für exakte Vermessung, detaillierte Ausrichtung, Prüfung, Analyse und Protokollierung.

So erleichtert Ihnen die Software entscheidend die Umsetzung herausfordernder Aufgaben – auch bei großvolumigen Anwendungen.


Produktvarianten

SpatialAnalyzer (SA) ist in drei wesentlichen Ausprägungen verfügbar.

  • Wählen Sie die Lösung, die am besten zu Ihren Anforderungen und Zielen passt.
  • Alle Ausprägungen sind als USB- und Cloudlizenzen verfügbar.
  • Wir von VMT sind offizieller Reseller seit 2006, bei uns erhalten Sie SpatialAnalyzer mit deutschsprachigem Support.

SA Professional – SA Pro

Das Basispaket: SA Professional vereint die grundlegenden industriellen Messtools unter einer intuitiven Oberfläche. Zusätzlich sind zentrale Features wie Inspektion, Geometrieprüfung, Form- und Lageprüfung, Schnittstellen zu weit mehr als 100 Instrumenten sowie ein nativer CAD-Direktimport enthalten.


SA Ultimate – SA UL

Das kraftvolle Komplettpaket: SA Ultimate bietet Ihnen neben allen Ausstattungsmerkmalen von SA Professional zusätzlich weitere innovative Features wie das leistungsfähige USMN (Unified Spatial Metrology Network), das einzigartige Relationship Fitting sowie die Möglichkeit der Messautomatisierung mittels Messplänen (MPs) und SDK.


SA Analysis – SA ANA

Das ideale Paket zur Vor- und Nachbereitung von Messungen: SA Analysis enthält den vollen Funktionsumfang von SA Ultimate und verzichtet lediglich auf Schnittstellen zu Instrumenten.

Varianten vergleichen


Features & Benefits

SpatialAnalyzer ist ein digitaler Werkzeugkasten, der Ihnen eine Vielzahl praktischer Tools zur Verfügung stellt. So sind Sie für alle Messaufgaben bestens gerüstet.

Verfügbar in SA Professional

Messen mit Mehrwert

SpatialAnalyzer protokolliert alle relevanten Parameter und Nutzeraktionen des Mess- und Auswertungsvorgangs wie Messdaten, Zeitstempel, Wetterdaten, Instrumenteninfos und mehr.

Das Resultat: 100 % Rückführbarkeit.

Flexible Ausrichtungsoptionen

Neben der exklusiv in SA verfügbaren beziehungsbasierten Ausrichtung mittels Relationships und geometriebasiertem Geometry Fitting, z.B. für virtuelles Fügen, werden unter anderem Ausrichtungen wie Best Fit, 3-2-1, Quick Align gegen CAD oder auch RPS sowie sequenzielle Ausrichtungen unterstützt.

Realitätsnahe Simulation

Mit SpatialAnalyzer simulieren Sie Messungen auf einfache Art und Weise, beispielsweise mit Strahlenganganalysen, einschließlich deren Messunsicherheiten unter Berücksichtigung von Instrumentenparametern.
Als Basis dient dabei das A-priori-Unsicherheitsmodell.

Schnelle Qualitätsbewertung

Mit der intuitiv bedienbaren Ribbon-Bar-Oberfläche stellen Sie Formfehler von Bauteilen und Geometrien grafisch und numerisch dar. So schätzen Sie die Produktqualität schnell und sicher ein.

Bequeme GD&T-Prüfung

CAD-Daten mit Zeichnungseintragungen zu Form- und Lagetoleranzen von Bauteilgeometrien lassen sich einfach importieren, kommentieren und mit Echtzeit-Protokollierung nach geltenden GD&T-Standards prüfen.

Individuelle Inspektionspläne

Mit Geometry Inspection definieren Sie entwurfsbasierte Prüfabläufe auf der Grundlage eines Soll-CAD-Modells oder vorhandener Zeichnungen.

Umfassender CAD-Import

SpatialAnalyzer unterstützt neben Standardaustauschformaten wie STEP, IGES und STL natürlich auch zahlreiche native CAD-Formate wie CATIA, Pro/Engineer, SolidWorks, Unigraphics oder Inventor.

Das integrierte CAD Validation Tool erstellt detaillierte Berichte zur Konformität und Interoperabilität der CAD-Modelle.

Komfortables Reporting

SpatialAnalyzer bietet Ihnen eine schnelle und aussagekräftige Protokollierung mittels Drag & Drop, etwa von Geometriedaten, GD&T- Eintragungen und SPC-Merkmalen, direkt aus der Baumansicht in den Report. Außerdem stehen vielfältige Exportformate wie Excel, HTML oder PDF zur Verfügung. Auch Schnellberichte, AVI-Videodateien sowie individuell gestaltete Reports sind möglich.

Elegantes Punktwolken-Handling

Dank der neuen Funktionen rund um Scan Stripe Clouds, Crossections, Feature Extractions und Voxeldarstellungen lassen sich Scanprojekte noch leichter durchführen und auswerten.

Alles im Blick via App

Mit der kostenlosen SA Remote App für mobile Endgeräte können Sie sich Messdaten in Echtzeit anzeigen lassen sowie Lasertracker fernsteuern.


Verfügbar in SA Ultimate

Virtueller Zusammenbau

Das einzigartige Relationship Fitting beruht auf der optimalen Minimierung mehrerer Relationships (als Ausgleichung mit Nebenbedingungen) und nutzt dabei dynamische Beziehungen zwischen Bauteilen bzw. einzelnen Geometrien, um die Montage selbst komplexester Komponenten verlässlich durchzuführen. Sobald Objekte in SpatialAnalyzer ihre Ausrichtung ändern, aktualisieren sich die dynamischen Objekte automatisch und Abweichungen werden neu berechnet.

Echtzeit-Ausrichtung

SpatialAnalyzer protokolliert alle relevanten Parameter und Nutzeraktionen des Mess- und Auswertungsvorgangs wie Messdaten, Zeitstempel, Wetterdaten, Instrumenteninfos und mehr.

Exaktes Handling von Rohren

Pipe Fitting ermöglicht durch präzises Vermessen und Zuschneiden von Rohren deren optimale Montage und senkt somit die Kosten für Nachbearbeitungen sowie Materialverlust.

Intelligente Instrumentennetzwerke

Das USMN – Unified Spatial Metrology Network – führt alle verwendeten Messinstrumente zusammen und nutzt deren Instrumentenunsicherheiten in einer Bündelblockausgleichung für höchst präzise Positionsbestimmungen.

Dabei berechnen die integrierten Optimierungsalgorithmen sowohl A-posteriori-Unsicherheiten von einzelnen verwendeten Instrumententypen als auch für ausgeglichene Punktkoordinaten in den Instrumentennetzwerken.

Automatisierung von Messabläufen

Über Messpläne (MPs) erstellen Sie mittels flexibler Skripte Ihre eigenen individuellen Prozesse, welche Ihre wiederkehrenden Messroutinen automatisieren, Workflows verbessern, Fehler minimieren und die Produktivität steigern.

Über das SA-SDK können Sie sogar aus Ihrer gewohnten Programmierumgebung, beispielsweise C#, auf die Programmbibliotheken zugreifen und SA-Funktionalitäten sowie Instrumentenschnittstellen in Ihr eigenes GUI einbinden.


Grenzenlose Instrumenten­unterstützung

Dank des Moduls Multiple Portable Metrology Instruments kann SpatialAnalyzer gleichzeitig mit praktisch jeder Anzahl und Art portabler Messinstrumente kommunizieren. Jeder Instrumententyp verfügt dabei über ein einheitliches Schnittstellenlayout und ist somit unabhängig vom jeweiligen Instrumentenhersteller.

Mittels der offenen Schnittstelle SA Pipeline lassen sich sogar eigenentwickelte Instrumente einbinden.

Aktuelle Instrumentenliste

Carolin Landgraf
Sales Engineer Industrial Measurement

Mail

c.landgraf@vmt-gmbh.de

Telefon

+49 (0) 7251 9699-79
+49 (0) 175 7214 930

Kontakt

Sie sind an ­SpatialAnalyzer interessiert?

Gerne klären wir Ihre Fragen zu Funktionsumfang und Lizenzerwerb.

Immer auf dem neuesten Stand: unser Anwender­treffen.

Wartung & Support

Zu allen Neulizenzen von SpatialAnalyzer erhalten Sie kostenfrei das erste Jahr Wartung inklusive Updates und Support.

So können Sie gleich loslegen. Um auch danach immer auf der sicheren Seite zu sein, finden Sie in unserem Serviceangebot Wartungsverträge mit festen Laufzeiten zu attraktiven Konditionen – ganz ohne Abo.

Wartungsvorteile

Von einer Wartungsverlängerung profitieren Sie gleich mehrfach: Durch regelmäßige Updates bleiben Sie nicht nur hinsichtlich der verfügbaren Schnittstellen auf dem Laufenden. Auch die Kompatibilität mit Instrumenten-Firmwaren und dem Windows-Betriebssystem wird damit durchgehend gewährleistet. Noch mehr Vorteile finden Sie hier:

Wartungsvorteile


Support

Mit einem Wartungsvertrag erhalten Sie Zugang zu unserem fachkundigen SA-Support über Telefon, E-Mail und Webmeetings.

Zusätzliche Vorteile und Services:
Als offizieller Reseller bieten wir unseren Kunden viele weitere Extras: einen Newsletter in deutscher Sprache, umfangreiche Schulungsangebote, die Übersetzung der Softwareoberfläche ins Deutsche sowie die kostenfreie Teilnahme an Events wie dem Anwendertreffen Projektdialog SpatialAnalyzer und der internationalen Fachmesse für Qualitätssicherung CONTROL.

Support
SpatialAnalyzer

Mail

spatialanalyzer@vmt-gmbh.de

Hotline

+49 (0)7251 9699-8333

Kontakt

Unsere Support­ingenieure freuen sich auf Ihre Anfrage.

Wir stehen Ihnen vor und nach dem Kauf kompetent zur Seite
